ドローン測量
■■■ ドローン測量とは？ ■■■

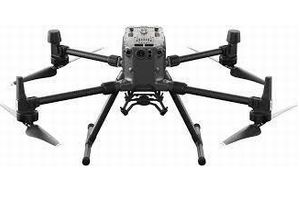

■ドローン（無人航空機）とは？
航空の用に供することができる飛行機、回転翼航空機、滑空機、飛行船そのた政令で定める機器であって
構造上人が乗ることができないもののうち、遠隔操作又は自動操縦により、飛行させることができるもの
をいう。
※2015年7月に閣議決定された改正航空法より
■ドローンで行う測量

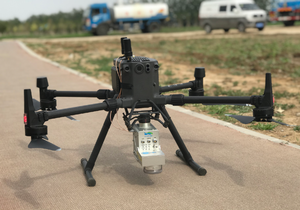

高解像度のカメラや三次元レーザーセンサーを搭載したドローンを飛行させて、地表面を計測し三次元点群
データを取得する測量です。
取得した三次元点群データから従来の平面・縦横断図、オルソフォトなどを作成します。
■■■ ドローン測量の流れ ■■■
■■計測イメージ■■
■現場作業
調整用基準点測量
点群取得用 自動航行
取得データの確認
■データ解析
固定局データと基線解析、カラー点群データ出力
オルソ画像作成
点群データ処理(ノイズ除去等)
■成果作成
CAD図作成(平面図，断面図等)
■■■ ドローン測量のメリット ■■■
■人が立ち入れない場所での測量が可能
山間部や被災地など、人の立入りが難しい場所においても、ドローンによる測量が可能となります。
■時間短縮
比較的短時間で高解像度の写真測量およびレーザーセンサーによる三次元測量が可能となります。
■コスト削減
従来の航空測量と比較して低コストでの測量が可能となります。
■■■ 作業事例 ■■■
●山間部での新設道路工事
■山間部における新設道路工事に伴う現況測量業において、ドローンを活用した測量を実施しました。
●ドローン測量結果

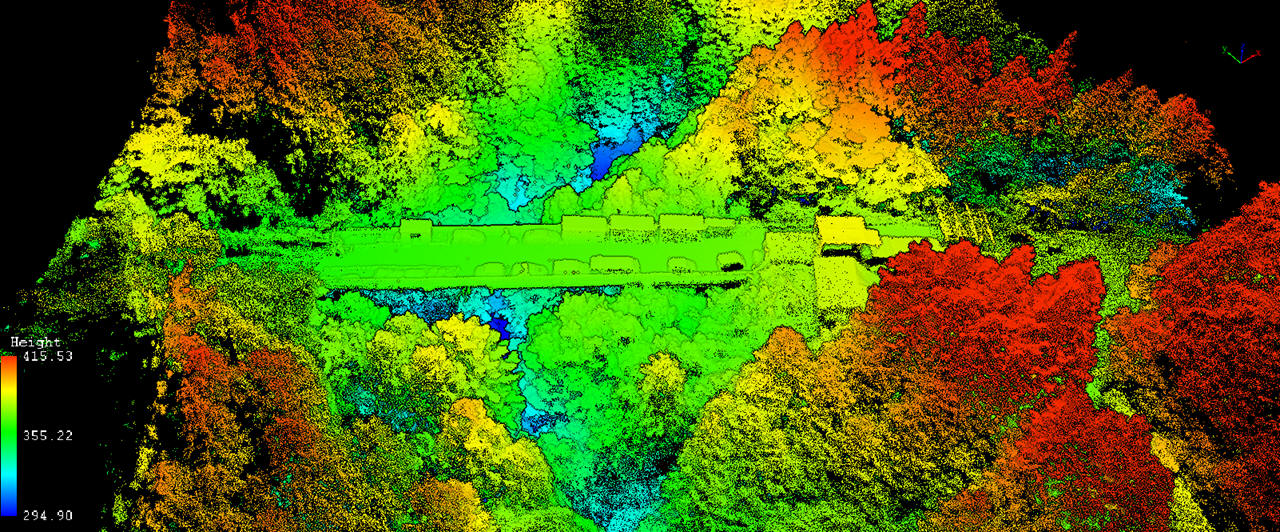

■三次元点群データ
標高により色分けされた3次元座標を有するデータとなります。
※赤(高度が高い)← →(高度が低い)青
●三次元点群データと写真(色情報)の重畳

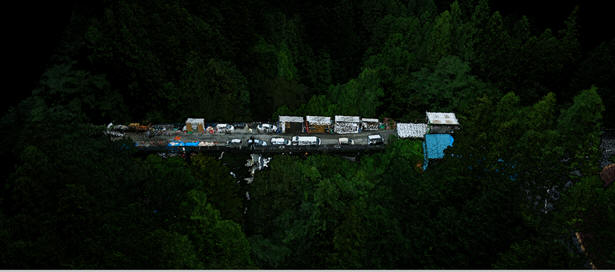

■カラー点群データ
レーザーセンサーで取得した三次元座標に写真の色情報データを重畳した結果です。
この三次元カラーデータをから従来の平面・縦横断図を作成します。
●測量成果(CAD図面など)

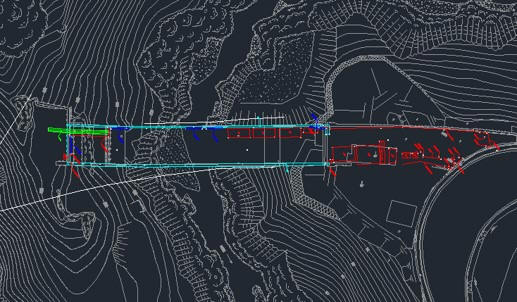

■平面図、コンタ図など
三次元点群データより、平面図や縦横断図、コンタ図などを作成することが可能です。

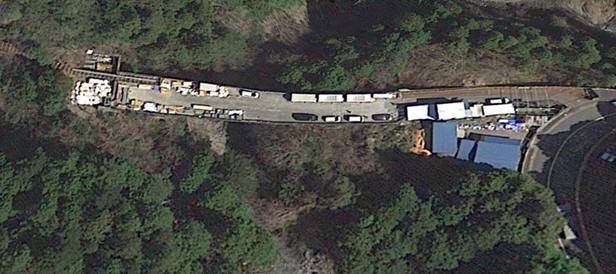

また、撮影データからオルソ画像を作成することも可能です。
